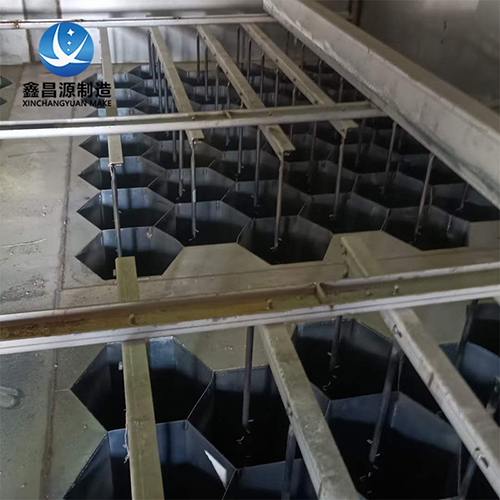

一、安裝方法（含前期準備與驗收）

（一）安裝前期準備

1. 基礎條件檢查：確認安裝現(xiàn)場的基礎平面平整度誤差≤3mm/m，基礎標高符合設計要求，預留的螺栓孔位置、尺寸與陽極管模塊法蘭匹配；檢查安裝環(huán)境，確保無明顯粉塵、腐蝕性氣體積聚，作業(yè)空間滿足吊裝和操作需求（建議小作業(yè)空間≥1.5m）。

2. 設備與配件驗收：核對不銹鋼陽極管的型號、規(guī)格、材質（如 316L、2205 雙相鋼）是否與設計一致，檢查外觀無劃痕、變形、焊縫開裂等缺陷，管體內壁光潔度≤0.8μm，無油污、銹蝕；驗收配套配件（法蘭墊片、螺栓、螺母、導電連接件、密封膠等），確保材質與陽極管匹配（如不銹鋼螺栓、耐腐密封膠），數(shù)量齊全。

3. 工具與防護準備：準備吊裝設備（如電動葫蘆、吊帶，吊帶需為非金屬材質，避免劃傷管壁）、扭矩扳手、水平儀、卷尺、絕緣檢測儀、焊縫檢測工具（如滲透檢測劑）、專用密封膠、不銹鋼清潔布等；作業(yè)人員需佩戴防滑手套、防護眼鏡，避免直接接觸尖銳邊緣，同時準備防腐蝕防護用品（如耐酸手套）。

4. 設備存放管理：陽極管模塊存放時需墊置木質或橡膠墊塊，避免直接接觸地面，堆放高度不超過 3 層，防止擠壓變形；存放環(huán)境保持干燥通風，遠離酸堿等腐蝕性介質，避免鈍化層受損。

5.

（二）現(xiàn)場安裝流程

1. 基礎定位與放線：根據(jù)設計圖紙，使用卷尺和墨線在安裝基礎上標記陽極管模塊的安裝位置、中心線和基準線，確保各模塊排列間距均勻（誤差≤5mm），整體布局符合電場分布要求。

2. 模塊吊裝與就位：采用非金屬吊帶（避免金屬吊帶劃傷管壁）或專用吊具吊裝陽極管模塊，吊裝時保持模塊垂直，避免傾斜角度超過 15°，防止模塊碰撞變形；緩慢將模塊吊運至安裝位置，對準基礎螺栓孔或預留定位銷，平穩(wěn)下放至基礎平面，使用水平儀調整模塊水平度，確保水平誤差≤2mm/m，垂直度誤差≤1mm/m。

3. 連接與固定：模塊就位后，將法蘭墊片（建議采用氟橡膠或聚四氟乙烯材質，適配腐蝕環(huán)境）放置在法蘭結合面，確保墊片平整無褶皺；使用不銹鋼螺栓對稱均勻緊固，螺栓緊固扭矩按材質特性調整（如 M16 螺栓扭矩控制在 45-55N?m），避免局部受力不均導致法蘭變形；模塊間的導電連接件需緊密貼合，確保接觸電阻≤0.01Ω，連接后用絕緣檢測儀檢測導電連續(xù)性，無斷點或電阻突變現(xiàn)象。

4. 密封處理：在法蘭結合面的螺栓外側均勻涂抹耐腐密封膠（兼容不銹鋼材質，無氯離子成分），密封膠厚度控制在 1-2mm，確保覆蓋法蘭間隙，防止運行時煙氣泄漏；若存在現(xiàn)場焊接需求（如局部法蘭拼接），需采用氬弧焊焊接，焊接前清理焊縫區(qū)域的油污、氧化皮，焊接后及時去除焊渣，對焊縫進行鈍化處理（使用專用不銹鋼鈍化劑），恢復耐腐蝕性能。

5. 整體組裝校驗：所有模塊安裝完成后，檢查整體排列的平整度，相鄰模塊間距誤差≤3mm，模塊頂部端面平齊度誤差≤5mm；用卷尺復核陽極管總長度、安裝高度，確保符合設計要求；再次檢測導電連接件的緊固情況和密封膠的完整性，無松動、遺漏現(xiàn)象。

（三）安裝后調試與驗收

1. 導電性能測試：使用直流電阻測試儀檢測陽極管整體電阻率，確保電阻率均勻性≤±5%，無局部高電阻區(qū)域；模擬運行電場，檢測陽極管表面電場分布均勻性，避免出現(xiàn)電場擊穿或局部放電現(xiàn)象。

2. 氣密性測試：對陽極管安裝系統(tǒng)進行氣密性試驗，關閉進出口法蘭，通入壓縮空氣（壓力為工作壓力的 1.2 倍，且≥0.3MPa），保壓 30 分鐘，壓力下降率≤3% 為合格，無明顯泄漏點（可通過肥皂水涂抹法蘭、焊縫處檢查氣泡）。

3. 空載試運行：啟動配套電源設備，陽極管施加額定電壓的 80%，空載運行 2 小時，觀察設備無異常振動、異響，導電性能穩(wěn)定，密封部位無煙氣泄漏跡象；試運行結束后，再次檢查各連接部位的緊固狀態(tài)，無松動現(xiàn)象。

二、維護方法（含日常巡檢與故障處理）

（一）日常巡檢（建議頻率：每日 1 次）

1. 外觀與結構檢查：觀察陽極管外壁、法蘭連接部位、導電連接件有無腐蝕斑點、焊縫開裂、變形、松動等情況；檢查管體內壁（通過檢修孔觀察）有無粉塵堆積、結垢，堆積厚度若超過 5mm 需及時處理。

2. 運行參數(shù)監(jiān)測：記錄陽極管的運行電壓、電流數(shù)據(jù)，確保電流穩(wěn)定無明顯波動（波動范圍≤±10%），電壓無頻繁擊穿現(xiàn)象；監(jiān)測設備運行時的密封性，無煙氣泄漏（可通過氣味、煙氣檢測儀輔助判斷）。

3. 環(huán)境與配套檢查：檢查安裝環(huán)境的腐蝕性介質濃度（如氯離子濃度≤500ppm，適配 316L 材質），若濃度超標需及時采取通風、防腐措施；檢查配套的電源設備、除塵系統(tǒng)運行正常，無異常故障報警。

（二）定期維護（按周期分級執(zhí)行）

1. 月度維護：使用高壓水槍（水壓≤0.8MPa，水質為中性軟水，避免含氯離子）沖洗陽極管內壁，清除粉塵、結垢等附著物，沖洗時保持水槍與管壁夾角≥30°，避免直接沖擊焊縫和密封部位；緊固所有螺栓連接件，按規(guī)定扭矩復緊（如 M16 螺栓復緊扭矩 45N?m）；檢查密封膠是否老化、開裂，若有破損及時補涂。

2. 季度維護：對陽極管表面進行清潔處理，使用專用不銹鋼清潔劑（無強酸、強堿成分）擦拭管壁，去除油污、輕微腐蝕斑點；檢查焊縫和鈍化層完整性，若發(fā)現(xiàn)局部鈍化層破損，用砂紙（粒度≥400 目）輕微打磨后，重新涂抹鈍化劑；檢測導電連接件的接觸電阻，若電阻＞0.01Ω，需清理接觸面氧化層后重新緊固或更換連接件。

3. 年度維護：全面檢測陽極管的腐蝕狀況，重點檢查法蘭根部、焊縫、管體迎風面等易腐蝕部位，若發(fā)現(xiàn)點蝕、蝕坑深度≤0.5mm，可通過打磨、補涂鈍化劑修復；若蝕坑深度＞0.5mm 或出現(xiàn)貫穿性腐蝕，需局部更換管段或模塊；對陽極管的整體導電性進行全面測試，確保電阻率均勻性符合要求；檢查模塊的變形情況，若垂直度誤差＞3mm/m 或水平度誤差＞5mm/m，需調整基礎或更換模塊；更換老化的密封墊片和密封膠，確保密封性能達標。

（三）常見故障處理

1. 腐蝕故障：若出現(xiàn)局部點蝕，先清除腐蝕產物（用不銹鋼絲刷輕輕打磨），檢測腐蝕深度，輕微腐蝕可補涂鈍化劑；嚴重腐蝕（蝕坑深度＞0.5mm）需更換對應管段，更換材質需與原材質一致（如 2205 雙相鋼需匹配同材質管段），避免異種材質焊接導致電化學腐蝕；若腐蝕范圍較大，需排查運行環(huán)境中的腐蝕性介質濃度，采取加強通風、脫硫脫硝預處理等措施。

2. 導電不良：表現(xiàn)為運行電流偏低、電場擊穿頻繁，先檢查導電連接件是否松動、氧化，清理接觸面氧化層后重新緊固；若連接件損壞，更換同規(guī)格不銹鋼導電件；若管體內壁積灰嚴重，需徹底沖洗清理，恢復管壁光潔度；若仍未解決，檢測陽極管材質電阻率，排查是否存在材質不符或老化問題。

3. 煙氣泄漏：通過煙氣檢測儀定位泄漏點，若為密封膠老化，補涂或更換密封膠；若為法蘭墊片破損，更換同材質、同規(guī)格墊片并重新緊固；若為焊縫開裂，采用氬弧焊補焊，補焊后進行鈍化處理和氣密性測試。

4. 模塊變形：若因吊裝或擠壓導致輕微變形，可通過機械矯正（使用專用夾具，避免暴力矯正）恢復垂直度和水平度；若變形嚴重（如管體彎曲、法蘭變形），需更換模塊，更換后重新進行安裝校驗和調試。

（四）維護注意事項

1. 維護作業(yè)前必須切斷電源，懸掛 “禁止合閘” 標識，確保設備處于無電狀態(tài)；涉及高處作業(yè)時，需搭設安全防護設施，作業(yè)人員系好安全帶。

2. 禁止使用含氯離子的清潔劑、水或工具接觸不銹鋼陽極管，避免破壞鈍化層，引發(fā)點蝕；維護過程中避免尖銳工具劃傷管壁，若出現(xiàn)劃痕，需及時補涂鈍化劑。

3. 焊接維修時，需采用與陽極管材質匹配的焊絲（如 2205 雙相鋼對應 ER2209 焊絲），焊接過程中做好防護，避免高溫損傷周邊管壁的鈍化層；焊接后必須進行滲透檢測，確保焊縫無氣孔、裂紋。

4. 維護記錄需詳細留存，包括維護日期、維護內容、檢測數(shù)據(jù)、故障處理情況等，便于跟蹤設備運行狀態(tài)，制定后續(xù)維護計劃。

二、核心原則與總結

不銹鋼陽極管的安裝核心在于 “精準定位、嚴密連接、導電連續(xù)、密封可靠”，需嚴格遵循材質特性（如避免鈍化層破壞）和設計要求，確保安裝質量；維護核心在于 “防腐蝕、保導電、強密封、清積灰”，通過日常巡檢及時發(fā)現(xiàn)問題，定期維護延長使用壽命，故障處理需針對性解決，避免問題擴大。

遵循以上方法，可確保不銹鋼陽極管在濕式靜電除塵、電捕焦油等場景中穩(wěn)定運行，維持高效的凈化能力，延長設備使用壽命（通?？蛇_ 15-20 年）。
